產品簡介及用途

卷揚式啟閉機由卷揚裝置、傳動裝置、機架等部件組成，通過一臺電動機驅動，采用一臺三級減速器和一級開放式齒輪減速，驅動卷筒旋轉，通過鋼絲繩在卷筒上的收放，帶動閘門上升或下降。

卷揚機上裝有閘門開度儀，用來控制閘門的上、下極限位置，預先位置和通過顯示儀現場觀看閘門的升降位置。為防止啟閉機超負荷運行，在卷筒一端軸承下裝有荷載限制器，當啟閉荷載達到額定荷載的110% 時，荷載限制器發出信號報警并自動切斷主回路電源，制動器抱閘，卷揚式啟閉機停止工作。

結構及工作原理

卷揚啟閉機油雙電機、聯軸器、傳動器、雙減速器、雙制動器、卷筒部分、主令控制器、機架、滑輪等部分組成，取消了開式齒輪嚙合傳動，選用了大扭矩減速器，避免了開式齒輪難以進行機油潤滑的困難，使整機維護保養更加便捷，從而增加了卷揚啟閉機的使用壽命，其外形美觀，運行平穩，噪音低。

主要特點

卷揚式啟閉機有下列優點：由于卷揚式啟閉機通過了減速箱和減速齒輪的減速，其減速程序多、速比大。有時則又通過了滑輪組作倍率放大，因此可以獲得較大的啟門力，適用于較大孔口尺寸和水頭的閘門。鋼絲繩纏繞在繩鼓上，一般纏繞單層，也可纏繞多層。因此卷揚式啟閉機的行程實際上不受限制，便于開啟具有較大行程的閘門或深孔閘門。鋼絲繩的受力方向可以適當擺動，也可以通過附加埋置的轉向滑輪改變其受力方向。因此閘門與啟閉機的配合，具有較大的靈活性。在采用電動時，啟閉的速度鉸快，適用于事故閘門和經常啟閉的閘門。

機器的組成部件

1、卷筒部件

2、動滑輪部件

3、定滑輪部件

4、電氣控制部件

5、電機

6、減速機

7、軸承座部件

8、制動部件

9、機架

10、手搖箱部件

11、保護裝置

12、限速器(QPK 型啟閉機)

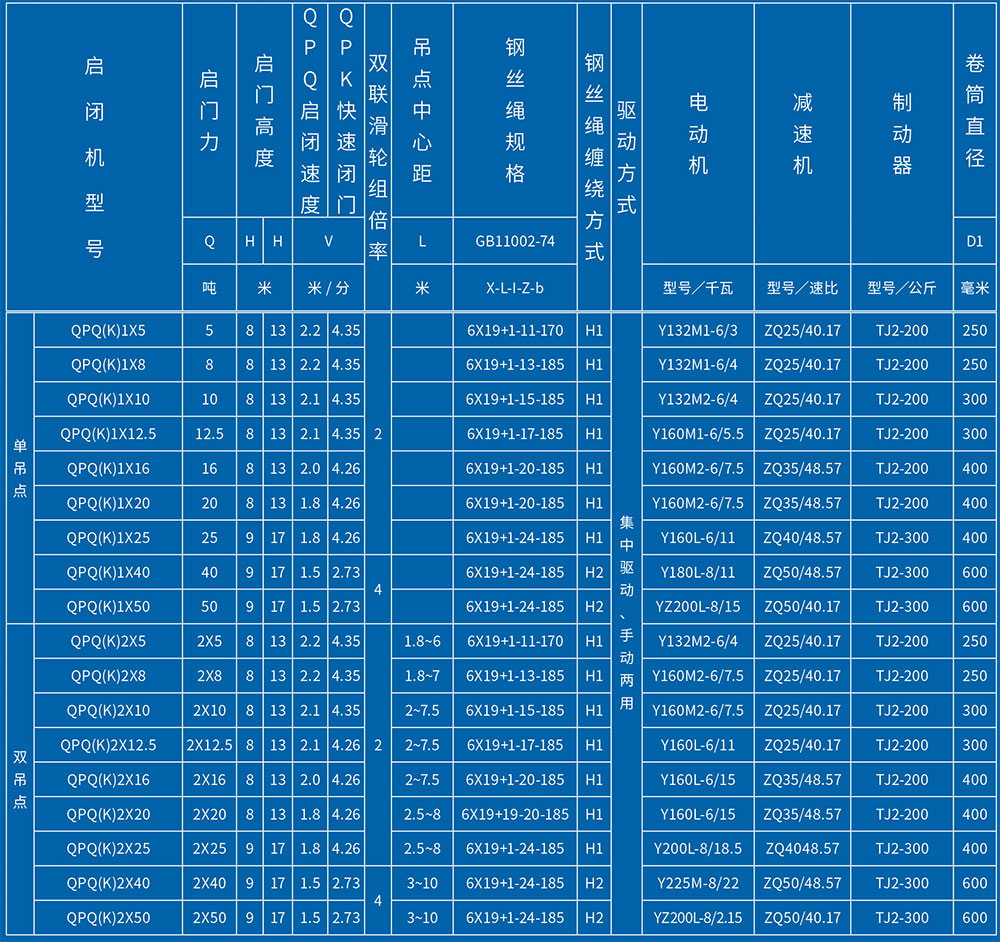

主要技術參數

啟閉機之驅動以電機為動力，通過連接制動部件傳至減速機而帶動小齒輪及大齒輪轉動，大齒輪與卷筒用螺釘連接在一起, 由左右二個卷筒支座支承, 卷筒上繞著鋼絲繩, 鋼絲繩之繩端由壓板固定在左右螺旋繩槽之端部, 由于卷筒回轉運動, 定滑輪使鋼絲繩收起或放出, 同時借螺旋繩槽作用, 使鋼絲繩能很整齊地排列在卷筒上, 鋼絲繩的旋轉有卷筒, 經過定滑輪, 帶動動滑輪架運動, 動滑輪架吊板下部, 用銷軸與平面閘門連接, 從而得到閘門之提升和降落運動, 完成啟閉任務。啟閉機提升平面閘門時，以電動機為動力，下降平面閘門時，則采取反饋制動。

為使平面閘門在上升或下降時，能在任一高度可以停止，及不使因閘門自重而發生下降，造成嚴重事故，在電動機和減速機中間，帶制動輪的聯軸節上，裝有液壓制動器，當電動機通電轉動時，液壓制動器閘瓦打開，當電動機電源切斷時，液壓制動器抱閘制動，從而保證了啟閉機工作時的安全性。為了控制平面閘門上升至最高極限位置，和下降至最低極限位置，在軸承座的一端，裝置了保護裝置，平面閘門上升或下降到達規定位置時，主令電器即切斷電源，使液壓制動器抱閘，機器停止工作，保證啟閉機工作安全。

啟閉機的整體組成部分，均安裝在金屬結構的焊接機架上，機架以基礎螺柱固定在混凝土的基礎上。

啟閉機的齒輪傳動機構裝有防護罩殼，如裝置在露天作業時，電動機，液壓制動器等則必須封閉，以防灰塵、雨水及雪水侵入。

在電動、手搖二用的啟閉機結構中，當以電動機驅動時，必須將手搖設備的聯軸器脫開，當使用手搖設備時，則必須將制動輪聯軸節或液壓制動器脫卸，以免發生事故。
